Pnömatik Valf Çeşitleri Ve Yön Kontrol Özellikleri

Genellikle 6 bar dolayındaki basınçlı hava, otomasyon hattında doğru anda doğru aktüatöre ulaşmalıdır. Pnömatik yön kontrol valfi bu akışın yönünü ve zamanlamasını belirler. Silindir, motor ve tutucu gibi elemanların hareketini yönetir. Havayı açar, kapatır veya farklı bir çıkışa aktarır.

Doğru valf tipi seçimi, hattın hızını ve güvenilirliğini doğrudan etkiler. Yanlış seçim basınç kaybına ve gecikmelere yol açar. Hydroport'un 12.000 kalemlik geniş stoğu, aranan valf tipine hızlı erişim sağlar. Kritik bir parça beklendiğinde 72 saatlik fast-track tedarik devreye girebilir. Parker, Festo, Camozzi ve SMC serileri geniş bir yelpaze sunar.

Pnömatik Yön Kontrol Valfi Nedir Ve Ne İşe Yarar?

Pnömatik yön kontrol valfi, basınçlı havayı istenen hatta yönlendiren bir donanımdır. Valfin gövdesindeki kanallar, havanın hangi çıkışa gideceğini belirler. Bu sayede silindirin ileri veya geri hareketi kontrol edilir. Valf, hava kaynağı ile aktüatör arasındaki bağlantıyı yönetir.

Bir yön kontrol valfi hattı açık tutar, kapatır veya havayı boşaltır. Bu üç işlev, otomasyonun temel mantığını oluşturur. Farklı sektörlerdeki tesisler bu valfleri paketleme, montaj ve pres hatlarında kullanır. Doğru valf, üretim hattının kesintisiz çalışmasına katkı sağlar.

Yön Kontrol Valfleri Neden Gereklidir?

Pnömatik sistemlerde havanın kontrolsüz akışı istenmeyen sonuçlar doğurur. Aktüatörler yanlış zamanda hareket eder ve süreç aksar. Yön kontrol valfi, hareketin sırasını ve zamanlamasını düzenler. Böylece hat güvenli ve öngörülebilir biçimde çalışır.

Uygulamanın döngü hızına uygun valf, enerji tüketimini de dengeler. Gereksiz basınç kaybı önlenir ve hava tüketimi azalır. Bu durum, uzun vadede işletme maliyetini olumlu etkiler.

Uygulamanın basıncına ve debi ihtiyacına uygun bir çözüm için pnömatik yön kontrol valfi dikkatle değerlendirilmelidir. Doğru model belirlendikten sonra Hydroport'un geniş stoğundan hızlı tedarik mümkün olur. Bu yaklaşım, hatalı seçim ve gereksiz bekleme riskini azaltır.

Yol Ve Konum Sayısına Göre Valf Tipleri

Yön kontrol valfleri, sahip oldukları yol ve konum sayısına göre adlandırılır. Yol, valfteki bağlantı ağzı sayısını ifade eder. Konum ise valfin alabildiği farklı çalışma durumudur. Bu iki değer, valfin hangi uygulamaya uyduğunu belirler.

• 2/2 valf: iki yol ve iki konum içerir, basit açma kapama görevinde kullanılır.

• 3/2 valf: tek etkili silindir kumandasında yaygın tercih edilir.

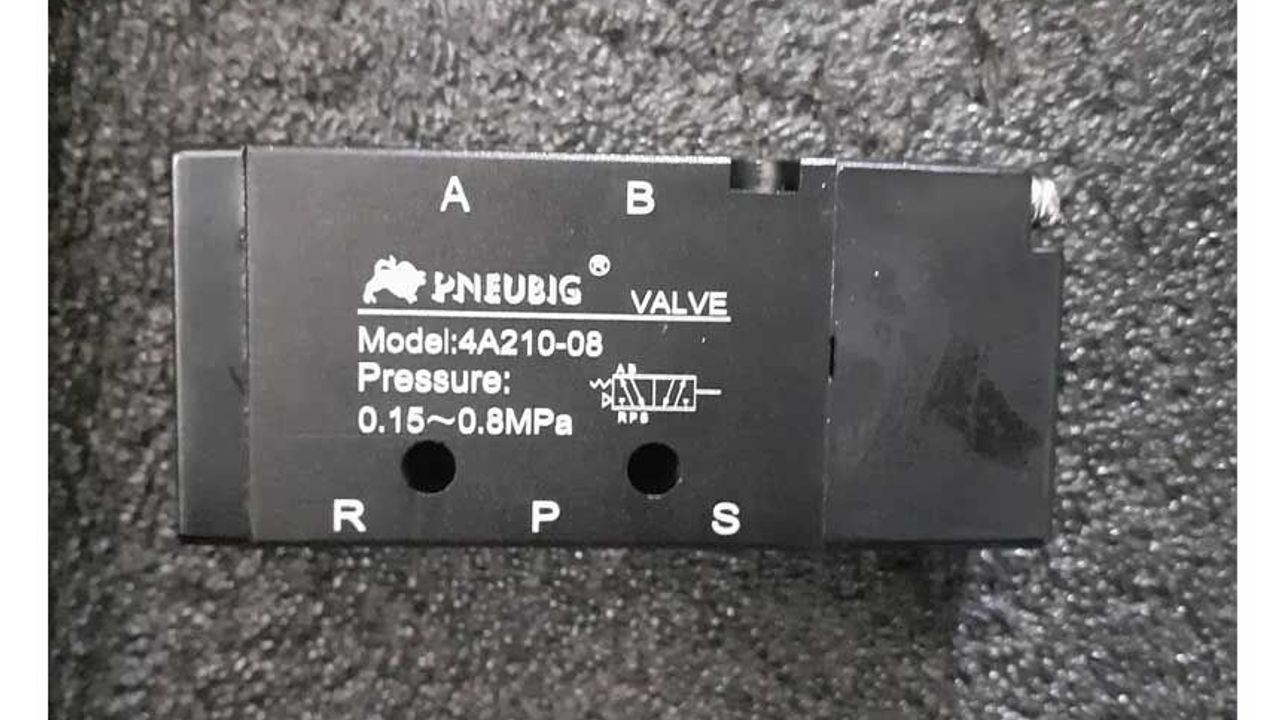

• 5/2 valf: çift etkili silindirlerde ileri ve geri hareketi sağlar.

• 5/3 valf: orta konumu sayesinde silindiri ara noktada durdurur.

Kumanda Yöntemine Göre Valf Çeşitleri Nelerdir?

Valfler, konum değiştirme biçimlerine göre de sınıflandırılır. Kumanda yöntemi, valfin nasıl tetiklendiğini gösterir. Uygulamanın otomasyon seviyesi bu seçimi belirler.

1. Manuel kumanda: kol veya buton ile elle çalıştırılır.

2. Mekanik kumanda: makara veya pim ile fiziksel temasla tetiklenir.

3. Pnömatik kumanda: pilot hava sinyaliyle konum değiştirir.

4. Elektrik kumanda: solenoid bobin ile elektrik sinyaline göre çalışır.

Valf Seçiminde Öne Çıkan Teknik Özellikler

Valf seçiminde birkaç teknik değer öne çıkar. Bu değerler, valfin performansını ve hatla uyumunu belirler. Aşağıdaki tablo temel özellikleri özetler.

Markalara Göre Ürün Seçenekleri

Farklı markalar, farklı uygulama ihtiyaçlarına yönelik valf serileri sunar. Hydroport'un raflarında on dört ayrı üreticinin valf serileri bir arada bulunur. Bu stok derinliği, doğru valfi hızlı bulmayı kolaylaştırır.

• Festo ve Camozzi: kompakt valf adaları ve modüler seriler sunar.

• SMC ve Aignep: standart solenoid valflerde geniş seçenek sağlar.

• Parker ve Bosch Rexroth: ağır sanayi uygulamalarına uygun modeller içerir.

• Omal: proses hattı için sürgülü ve küresel valf çözümleri sunar.

Doğru Valf İçin Mühendislik Desteği

Valf seçimi, tek başına bir ürün tercihi değildir. Hattın basıncı, debisi ve döngü hızı birlikte değerlendirilir. Teknik ekip, devre şeması ve datasheet ile seçimi netleştirebilir. Kritik parçada 72 saatlik hızlı tedarik, hattın beklemesini kısaltır.

Çivril'de Üretici Kan Ağlıyor! Şeftali Fiyatları Bir Günde Yarı Yarıya Düştü

İçeriği Görüntüle

Aranan valf stokta hazır olduğunda teslim süreci belirgin biçimde hızlanır. Standart dışı ihtiyaçlar için özel imalat seçeneği de bulunur. Böylece hattın duruş süresi en aza iner.

Sıkça Sorulan Sorular

2/2 Ve 3/2 Valf Arasındaki Fark Nedir?

2/2 valf iki yol ve iki konuma sahiptir ve yalnızca açma kapama görevi yapar. 3/2 valf ise üç yol ve iki konum içerir. Bu ek yol, tek etkili silindirin havasını boşaltmasına olanak tanır. Böylece silindir yay kuvvetiyle geri döner. Kısacası 3/2 valf, basit silindir kumandası için daha uygun bir yapı sunar.

5/2 Valf Hangi Uygulamalarda Kullanılır?

5/2 valf, çift etkili silindirlerin ileri ve geri hareketini yönetir. Beş yol ve iki konum sayesinde havayı iki ayrı hatta yönlendirir. Paketleme, montaj ve pres hatlarında sıkça tercih edilir. Solenoid veya pilot hava ile kumanda edilebilir. Bu esneklik, valfi farklı otomasyon seviyelerine uygun hale getirir.

Solenoid Valf İle Pilot Kumandalı Valf Arasında Ne Fark Vardır?

Solenoid valf, elektrik sinyaliyle çalışan bir bobin içerir ve konumu bu sinyalle değiştirir. Pilot kumandalı valf ise küçük bir hava sinyaliyle tetiklenir. Solenoid çözüm, elektrikli otomasyon panolarına kolay entegre olur. Pilot çözüm ise elektrik kullanımının sınırlı olduğu ortamlarda tercih edilir. Uygulamanın altyapısı bu seçimi belirler.

Valf Adası Kullanmanın Yön Kontrolüne Katkısı Nedir?

Valf adası, birden çok yön kontrol valfini tek bir modül üzerinde toplar. Bu yapı, kablolama ve hava bağlantısını sadeleştirir. Montaj süresi kısalır ve arıza tespiti kolaylaşır. Festo ve Camozzi gibi markalar modüler ada serileri sunar. Karmaşık otomasyon hatlarında düzenli ve kompakt bir çözüm sağlar.
